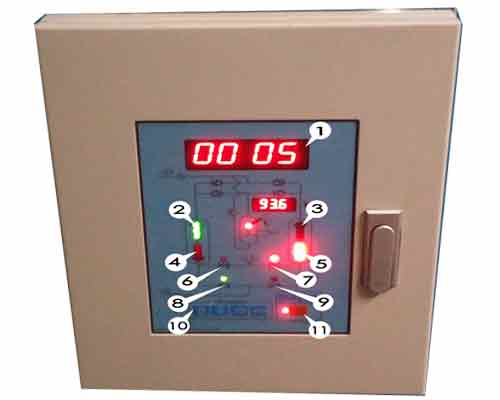

一、吸附式干燥機的操作面板說明：

1、數碼管顯示窗：參數設置顯示及運行時間倒計時顯示。

2、A塔吸附指示燈：指示A塔的吸附狀態。

3、B塔吸附指示燈：指示B塔的吸附狀態。

4、A塔再生指示燈：指示A塔的再生狀態。

5、B塔再生指示燈：指示B塔的再生狀態。

6、A塔再生氣閥門得電指示燈：此燈亮則表明控制A塔再生氣閥門得電磁閥得電。

7、B塔再生氣閥門得電指示燈：此燈亮則表明控制B塔再生氣閥門得電磁閥得電。

8、A塔進氣氣閥門得電指示燈：此燈亮則表明控制A塔進氣閥門得電磁閥得電。

9、B塔進氣氣閥門得電指示燈：此燈亮則表明控制B塔進氣閥門得電磁閥得電。

10、啟動按鈕：啟動吸干機鍵及參數設置界面時，+數值鍵。

11、停止按鈕：停止吸干機鍵及參數設置界面是，-數值鍵。

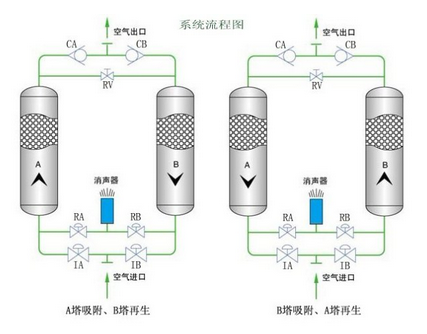

12、啟動：在待機狀態下，按下“啟動/+”按鈕?？刂破靼?ldquo;（如圖)”的時序工作。四個繼電器KA1~KA4(KA1：A塔吸附，控制Y1,KA2:A塔再生，控制Y3,KA3:B塔吸附，控制Y2,KA4:B塔再生，控制Y4)相繼動作，控制器面板上的指示燈相繼點亮，數碼管窗口開始倒計時顯示延長時間。

13停機：在吸干機運行循環到升壓階段，待兩個塔壓力一致時，按下“停機/-"按鈕，停止吸干機的運行。
